Sådan fiksede jeg vores ødelagte æltemaskine (og hvad jeg lærte)

Det korte svar: A Broken Ælter Kan løses - hvis du ved, hvor du skal kigge

Da vores æltemaskine gik i stykker midt i batchen, var den første reaktion panik. Vi havde materiale i kammeret, en produktionsdeadline og ingen anelse om, om vi så på en 20-minutters fix eller en to-ugers ventetid på dele. Det viste sig at være hverken det ene eller det andet. De fleste æltefejl falder i tre kategorier: mekanisk slid, elektriske fejl og operatørrelaterede problemer — og størstedelen kan løses på stedet uden at sende hele enheden tilbage til producenten.

Denne artikel gennemgår præcis, hvad der skete med vores maskine, hvordan vi diagnosticerede den, hvad reparationen involverede, og hvad vi ændrede bagefter for at forhindre det i at ske igen. Hvis din æltemaskine er nede lige nu, skal du starte med den diagnostiske sektion. Hvis du læser dette før problemer rammer, er vedligeholdelsestabellen nær slutningen værd at bruge tid på.

Hvad skete der: Hvordan vores æltemaskine brød sammen

Det startede med larm. Omkring fyrre minutter inde i en standard blandingscyklus begyndte æltemaskinen at producere en rytmisk slibende lyd - ikke et katastrofalt brag, bare en lav, vedvarende metal-på-metal-tone, der ikke var der dagen før. Vi stoppede partiet, ryddede materialet så godt vi kunne og slukkede.

Ved visuel inspektion så intet åbenlyst forkert ud. Rotorbladene var intakte. Kammervæggene havde ingen synlige revner. Drivremmen var under normal spænding. Men da vi forsøgte at genstarte, kørte motoren, men rotorerne drejede ikke. Gearkassen var beslaglagt.

Dette er faktisk en af ​​de mere almindelige fejltilstande i interne æltemaskiner, der bruges til gummi- og polymerblanding. Gearkassen i en æltemaskine sidder mellem motoren og rotorakslerne, hvilket reducerer hastigheden og multiplicerer drejningsmomentet. Når smøringen fejler - enten fordi oliestanden faldt, olien blev forringet eller en tætning lukkede forurenende stoffer ind - begynder gearene at køre metal-til-metal. Hvis du fanger det tidligt, får du en slibende lyd. Hvis du savner det, får du en beslaglagt enhed.

I vores tilfælde havde en slidt akseltætning gjort det muligt for fint gummistøv at vandre ind i gearkassen over flere måneder. Olien var blevet forurenet og mistede sin viskositet. Vi havde ikke fanget det, fordi vores vedligeholdelsestjek ikke kiggede på oliens tilstand - kun olieniveauet. Den skelnen er vigtig, og det er noget, vi ændrede umiddelbart efter reparationen.

Diagnosticering af en æltefejl: Hvor skal man begynde

Hvis din æltemaskine er holdt op med at virke eller opfører sig unormalt, så modstå fristelsen til at genstarte den gentagne gange. Sådan bliver mindre problemer til store. Gennemfør i stedet en struktureret diagnose, før du rører ved noget andet.

Trin 1 — Karakteriser symptomet

Arten af fejlen fortæller dig meget om årsagen. Brug følgende som udgangspunkt:

• Motoren kører, rotorerne bevæger sig ikke: Sandsynligvis en gearkasse, kobling eller nøgle/kilesporsfejl
• Motor starter ikke: Kontroller strømforsyning, overbelastningsrelæ, termisk afbrydelse eller VFD-fejlkoder
• Rotorerne drejer, men blandingen er dårlig: Slidte rotorblade, forkert frigang eller temperaturkontrolproblemer
• Usædvanlig støj under drift: Slid på lejer, fremmedlegemer i kammeret eller smøringsfejl
• Overophedning: Blokerede kølekanaler, defekt temperatursensor eller overdreven friktion i drivlinjen
• Materiale lækker fra tætninger: Slidte spidstætninger eller rotorendetætninger, der typisk kræver planlagt udskiftning

Trin 2 — Tjek først den elektriske side

Elektriske fejl er ofte nemmere og billigere at udbedre end mekaniske, så udelukke dem først. Tjek indgående spænding ved alle tre faser - en æltemaskine, der kører på to faser, vil overophede motoren og stoppe under belastning. Undersøg overbelastningsrelæets indstilling, og sammenlign den med motorens typepladestrøm. Se efter fejlkoder på frekvensomformeren, hvis maskinen bruger en. I mange tilfælde er det, der ligner et mekanisk nedbrud, faktisk en udløst beskyttelsesenhed, der nulstilles med et tryk på en knap.

Trin 3 — Inspicér drivtoget

Med strømmen isoleret og låst ud, forsøg manuelt at rotere rotorakslerne. På de fleste æltemaskiner kan du bruge en drejestang eller fatning på rotorakselenden. Hvis akslerne ikke rokkes, er problemet i gearkassen, eller selve rotorerne er grebet - muligvis på grund af hærdet materiale inde i kammeret. Hvis akslerne drejer frit, men motoren ikke driver dem, er problemet i koblingen mellem motor og gearkasse.

Trin 4 — Tjek smøring

Tag en prøve af gearkasseolie. Det skal være relativt klart eller ravfarvet afhængigt af smøremiddeltypen. Hvis olien er sort, mælkeagtig eller har synlige partikler, er forurening problemet - ikke kun lavt niveau. Mælkeagtig olie betyder indtrængning af vand. Sort olie med metalliske partikler betyder slid på gear. Mørk, tyktflydende olie med gummipartikler betyder tætningsfejl, hvilket er, hvad vi fandt.

Reparationen: Hvad vi faktisk gjorde for at reparere æltemaskinen

Da vi bekræftede, at gearkassen var problemet, brød reparationsprocessen op i fem trin. Hele jobbet tog omkring tre dage inklusive indkøb af dele, hvilket er i den hurtigere ende for gearkassearbejde - primært fordi vi havde et fornuftigt forhold til en lokal industrileverandør, som havde akseltætningen på lager.

Fase 1 — Ryd salen

Inden ethvert mekanisk arbejde skulle blandekammeret ryddes. Vi var heldige - materialet var ikke helt hærdet og kunne stadig fjernes manuelt med varme påført kammervæggene. I tilfælde, hvor materialet er hærdet fuldstændigt, kan fjernelse tage længere tid end selve reparationen. Dette er en af ​​grundene til, at det betaler sig at handle hurtigt, når du først bemærker symptomer.

Trin 2 — Tøm og skyl gearkassen

Vi drænede den forurenede olie fuldstændigt, og skyllede derefter gearkassen med en let skyllevæske for at fjerne resterende slam og partikler. Dette trin springes ofte over, når folk har travlt med at komme i gang igen, og at springe det over betyder, at du hælder frisk olie i et forurenet miljø. Slammet vil nedbryde den nye olie inden for få uger.

Trin 3 — Udskift den defekte akseltætning

Den slidte rotorakseltætning var årsagen. Disse tætninger sidder mellem æltekammeret og gearkassehuset og forhindrer procesmateriale i at vandre ind i smøremiddelsystemet. På vores maskine er tætningen en radialtætning af læbetypen med en PTFE-løbeflade. Originalen havde været i brug i cirka 4.200 timer — producenten anbefaler inspektion efter 3.000 timer og udskiftning ved 5.000 eller ved tegn på slid, alt efter hvad der kommer først. Vi var inden for intervallet på papiret, men driftsbetingelserne - slibemiddel, forhøjet temperatur - havde accelereret slid.

Udskiftning af tætninger på en intern æltemaskine er ikke trivielt. Rotorakslen skal trækkes delvist tilbage for at få adgang til tætningshuset, hvilket betyder, at koblingen skal afbrydes og akslen understøttes korrekt. Vi brugte maskinens egne vedligeholdelsesløftepunkter og et akselstøttearmatur lånt fra et naboanlæg. Forsøg på dette uden ordentlig akselstøtte risikerer at beskadige lejehuset.

Trin 4 — Efterse og saml igen

Med akslen delvist ude, benyttede vi lejligheden til at inspicere rotorlejet. Det viste tidlige tegn på pitting på det indre løb - ikke kritisk endnu, men bemærket. Vi registrerede det i vedligeholdelsesloggen og markerede det til udskiftning ved næste planlagte nedlukning. Selve gearene viste, på trods af olieforureningen, ingen scoring ud over normale slidmønstre. Dette skyldtes delvist, at vi havde fanget problemet, før maskinen havde kørt længe nok til at forårsage skade på gearet.

Trin 5 — Genopfyld, indkøring og verifikation

Vi genopfyldte gearkassen med den producentspecificerede gearolie - ISO VG 220 i vores tilfælde - til det korrekte niveaumærke. Derefter kørte vi æltemaskinen ubelastet i 30 minutter, mens vi overvågede gearkassens temperatur og lyttede efter unormale lyde. Temperatur stabiliseret på 52°C, hvilket er inden for det normale driftsområde. Derefter kørte vi en testbatch ved 60 % af normal fyldvægt, før vi vendte tilbage til fuld produktion.

Almindelige æltefejlpunkter og hvad der forårsager dem

Vores problem med gearkasseforurening er ikke unikt. Efter at have talt med vedligeholdelsesingeniører ved flere andre sammensætningsoperationer, dukkede et klart mønster af almindelige fejltilstande op. Tabellen nedenfor opsummerer de hyppigst rapporterede problemer med interne æltemaskiner, deres typiske årsager, og hvad reparationen normalt indebærer.

Det, der skiller sig ud i denne tabel, er det hver anførte fejltilstand kan enten helt eller delvist forebygges . Ingen af ​​dem er tilfældige handlinger af mekanisk skæbne. De har alle forstadier - tegn, der dukker op, før maskinen stopper - og de fleste af dem kan fanges af et vedligeholdelsesprogram, der rækker ud over simpel visuel inspektion.

Forståelse af den interne æltemaskine: Hvorfor den går i stykker, som den gør

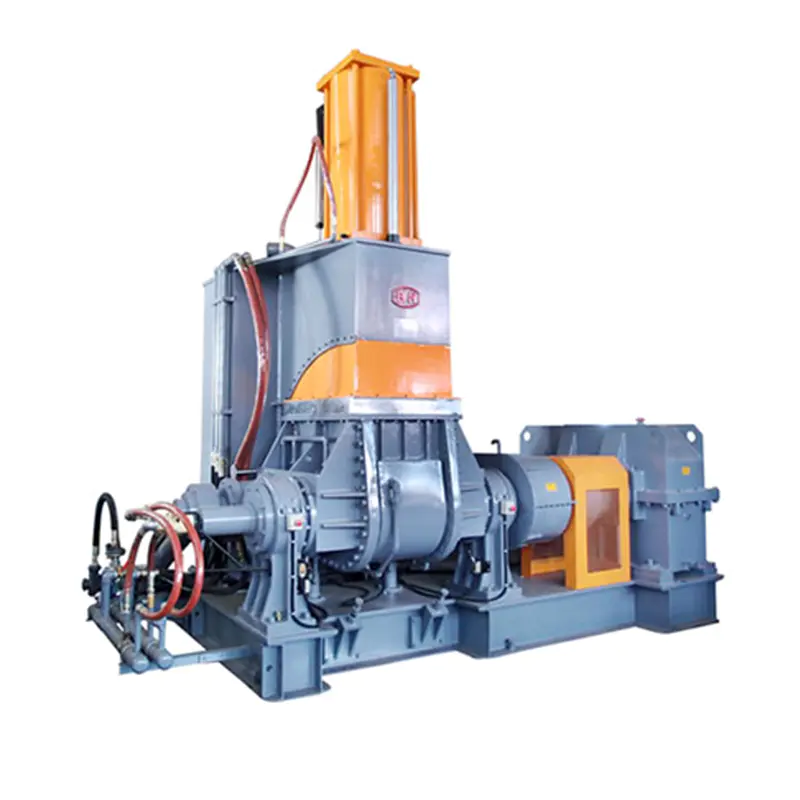

For at vedligeholde en æltemaskine korrekt hjælper det at forstå, hvad maskinen rent faktisk gør, og hvorfor det sætter specifikke komponenter under stress. En intern æltemaskine - nogle gange kaldet en blander af Banbury-typen eller blot en æltemaskine - fungerer ved at rotere to sammenlåsende rotorer inde i et forseglet blandekammer. Materiale fyldes gennem en topstød, komprimeres, skæres mellem rotorbladene og kammervæggene og homogeniseres gradvist.

De involverede kræfter er betydelige. En produktionsælter, der blander kulsort-fyldt gummiblanding, kan fungere ved drejningsmomenter over 50.000 Nm på rotorakslerne. Den last passerer direkte gennem gearkassen. Gearkassen på en æltemaskine er ikke en let-duty enhed - det er et tungt industrielt skrue- eller cylindrisk gear sæt med store, kassehærdede gear - men den har stadig grænser, og disse grænser er defineret af smørekvalitet, lejetilstand og tætningsintegritet.

Det termiske miljø tilføjer endnu et lag af stress. Æltere arbejder typisk ved kammertemperaturer mellem 60°C og 180°C afhængigt af blandingen. Nogle processer går højere. Varmen trænger ind i maskinstrukturen, påvirker tætningsmaterialer og fremskynder nedbrydning af smøremiddel. En gearkasseolie, der er normeret til 5.000 timer ved 60°C, kan nedbrydes på 2.500 timer, hvis omgivelsestemperaturerne omkring gearkassen konsekvent er 90°C.

Tætningssystemet er broen mellem det høje temperatur, forurenede procesmiljø og det rene, smurte drivsystem. Når det virker, tænker du aldrig over det. Når det svigter, følger gearkassen efter kort efter.

Hvad vi ændrede efter sammenbruddet

At få æltemaskinen til at køre igen var trin et. At sørge for, at det ikke gik i stykker på samme måde igen, var trin to. Vi lavede fire specifikke ændringer i vores vedligeholdelsestilgang, hvoraf ingen krævede betydelige investeringer.

Overvågning af olietilstand i stedet for niveauovervågning

Vi tilføjede en simpel olietilstandskontrol til den ugentlige vedligeholdelsesrutine. Dette involverer at trække en lille prøve fra gearkassens dræningspunkt og foretage en visuel kontrol - farve, klarhed, tilstedeværelse af partikler eller skum. Det tager cirka fem minutter. Vi sender også en prøve til laboratorieanalyse hvert halve år. Laboratorietesten koster omkring €80 pr. prøve og fortæller os viskositet, forureningsniveau og oxidationstilstand. Det er en billig forsikring mod en ombygning af gearkassen på 15.000 €.

Reduceret tætningsudskiftningsinterval for vores forhold

Vi havde fulgt producentens standardinterval på 5.000 timer til udskiftning af akseltætning. Efter sammenbruddet talte vi med OEM's serviceteam og lærte, at for forbindelser med høj fyldstofbelastning - som beskriver det meste af det, vi kører - anbefaler de at reducere dette til 3.000 timer. Vi har opdateret vores vedligeholdelsesplan i overensstemmelse hermed. Selve sælerne koster omkring €120 stykket. At udskifte dem proaktivt er en brøkdel af omkostningerne ved en forureningsinduceret gearkassefejl.

Temperaturtrend på gearkassen

Vi tilføjede et billigt infrarødt termometertjek til de daglige operatørrunder. Gearkassens overfladetemperatur logges hver morgen. Vores baseline i normal drift er 48–55°C. Hvis det går over 65°C uden en åbenlys forklaring (som en usædvanlig varm omgivelsesdag), udløser det en undersøgelse, før det bliver en fiasko. Denne form for simpel trend fanger smøreproblemer tidligt - et nedbrydende smøremiddel mister termisk effektivitet, og gearkassen bliver varmere.

Reservedelsstrømpe til æltemaskinen

En af de ting, der forlængede vores nedetid, var at vente på, at akseltætningen ankom. Vi har nu et sæt rotorspidstætninger, en akseltætning pr. rotor og et motorkoblingselement på hylden. Den samlede værdi af dele er under €500. Delene optager en lille hyldeplads. Men at have dem tilgængelige betyder, at hvis den samme fejl skete i morgen, ville vi være tilbage på én dag i stedet for tre.

Forebyggende vedligeholdelsesplan for en æltemaskine

Baseret på vores erfaring og samtaler med andre operatører repræsenterer følgende tidsplan en praktisk baseline for vedligeholdelse af en intern æltemaskine i kontinuerlig produktionsbrug. Juster intervaller baseret på sammensætningstype, driftstimer pr. dag og miljøforhold.

Hvornår skal du ringe til en specialist i stedet for at ordne det selv

Ikke enhver ælterreparation er inden for rammerne af intern vedligeholdelse. At vide, hvor den linje er, kan redde dig fra at gøre et problem værre.

Internt arbejde er generelt velegnet til: udskiftning af tætninger, hvor proceduren er dokumenteret, olieskift og tilstandsovervågning, udskiftning af koblingselementer, elektrisk fejldiagnose og grundlæggende rotorinspektion med åbent kammer.

Specialistinvolvering tilrådes til: demontering af gearkasse og inspektion af gear ud over olieprøvetagning, fjernelse af rotor og udskiftning af lejer, inspektion af kammervæg for slid eller revner, måling af justering og korrektion efter større komponentudskiftning og enhver situation, hvor fejltilstanden er uklar efter en grundig diagnose på stedet.

Nogle ælteproducenter tilbyder servicekontrakter, der inkluderer periodiske specialistinspektioner. Disse kan være prisen værd for maskiner, der kører tre skift i kontinuerlig produktion, hvor uplanlagt nedetid er meget dyrt. For maskiner, der kører et skift med planlagte ugentlige vedligeholdelsesvinduer, er et stærkt internt program normalt tilstrækkeligt.

En ting der er værd at bemærke: Hvis din maskine er ude af garanti, og du skal vælge mellem en større reparation og udskiftning, skal du få en ordentlig vurdering, før du beslutter dig. En velholdt æltemaskine kan køre pålideligt i 20-30 år. En maskine, der er blevet forsømt og har akkumuleret problemer i gearkassen, lejerne og rotorsystemet samtidigt, kan koste mere at reparere, end den er værd - men den vurdering skal foretages af en person, der rent faktisk har set på maskinen, ikke estimeret på afstand.

Lektioner fra vores opdeling af æltemaskine - opsummeret

Det var ikke sjovt at gennemgå nedbruds- og reparationsprocessen, men det gav klarhed over, hvad vi gjorde forkert, og hvad der skulle ændres. Hvis der er en kort version af alt ovenfor, er det denne:

• Kontrol af oliestand er ikke det samme som kontrol af olietilstand - både sagen og tilstanden betyder mere
• Forseglingsudskiftningsintervaller fra producenten er for standardbetingelser; aggressive forbindelser eller høje temperaturer berettiger kortere intervaller
• Temperaturtendens fanger udvikling af problemer, før de bliver fejl
• At have et lille lager af kritiske reservedele reducerer nedetiden dramatisk, når noget går galt
• At reagere på tidlige advarselsskilte - støj, temperaturstigning, visuel lækage - er altid billigere end at vente på et fuldstændigt sammenbrud

Ælteren har nu kørt i syv måneder siden reparationen uden yderligere problemer. De vedligeholdelsesændringer, vi har foretaget, er ikke komplicerede eller dyre. De er bare mere grundige end det, vi gjorde før - og set i bakspejlet var kløften mellem "grundig" og "tilstrækkelig" dér, hvor problemet levede hele tiden.
