Gummiæltemaskineapplikationer i kabelsammensætningsbehandling

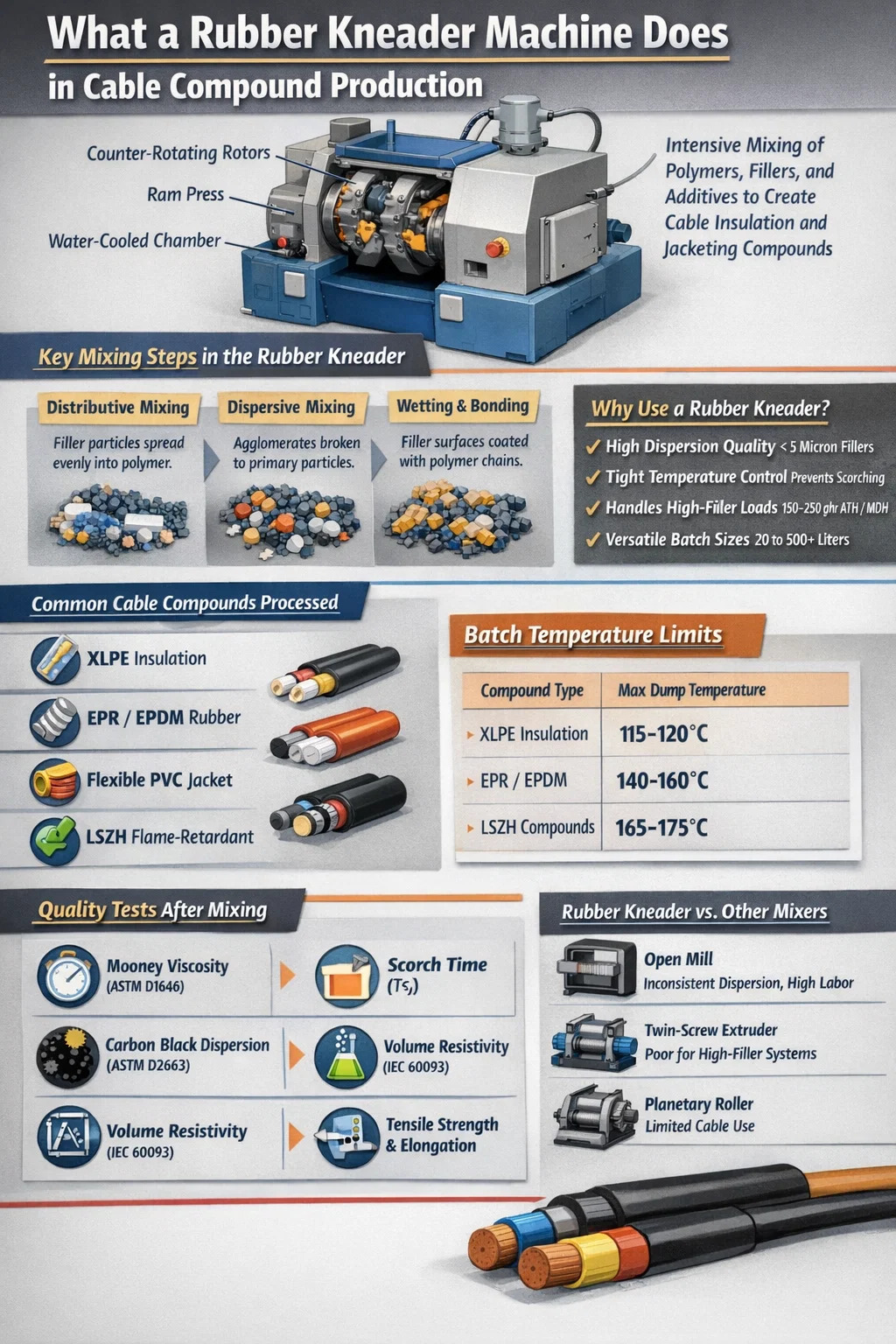

Hvad en Gummi ælter Maskinen gør faktisk i kabelsammensatte produktion

En gummiæltemaskine - også kaldet en intern blander eller dispersionsælter - er kerneblandingsudstyret, der bruges til at omdanne rågummi eller polymerbasematerialer til færdige kabelforbindelser klar til ekstrudering. Ved kabelfremstilling skal forbindelsen opfylde strenge elektriske, mekaniske og termiske krav. Gummiælteren opnår dette ved at anvende intens forskydningsspænding, kompression og varme for at blande elastomerer, fyldstoffer, blødgørere, antioxidanter, flammehæmmere og vulkaniseringsmidler til en ensartet, bearbejdelig masse.

Det direkte svar: en gummiæltemaskine er uundværlig ved bearbejdning af kabelblandinger, fordi ingen anden batch-blandingsteknologi leverer den samme kombination af dispersionskvalitet, termisk kontrol og gennemløbskapacitet til højviskose elastomere systemer. Blanding med åben mølle kan ikke matche det lukkede, kontrollerede blandingsmiljø. Kontinuerlige blandere med dobbeltskruer mangler fleksibiliteten til kortvarig produktion med flere recepter, som er typisk for kabelforbindelsesanlæg.

Kabelisolering og kappeforbindelser indeholder typisk 15 til 30 individuelle ingredienser. At få hver ingrediens - især kønrøg, silica og flammehæmmende fyldstoffer - spredt til et primært partikelniveau under 5 mikron afgør direkte, om det færdige kabel består dielektrisk styrketest, ældningstest og flammeudbredelsesstandarder såsom IEC 60332 eller UL 1666. Gummien knækker rotations- eller geometrisk ælterenergi, der er nødvendig for at skabe den nødvendige energi. og våde fyldstofoverflader med polymerkæder, en opgave, som enklere blandingsmetoder simpelthen ikke kan udføre konsekvent.

Kernekabelforbindelsestyper behandlet med en gummiælter

Kabelproducenter arbejder med en bred vifte af familier af elastomere og termoplastiske elastomerforbindelser. Hver stiller forskellige krav til blandeudstyr, og gummiælteren håndterer dem alle rutinemæssigt.

XLPE og PE-baserede isoleringsforbindelser

Tværbindbare polyethylen (XLPE) forbindelser til mellem- og højspændingskabler kræver ekstremt rene blandingsmiljøer og præcis temperaturstyring. Peroxid-tværbindingsmidler begynder at nedbrydes over 120°C, så gummiælteren skal holde batchtemperaturer under denne tærskel under inkorporering. Moderne vandkølede æltesystemer opnår rotoroverfladetemperaturer, der er stabile inden for ±3°C, hvilket forhindrer for tidlig svidning, mens der stadig opnås en grundig spredning af fyldstof i batcher fra 50 til 500 liter.

EPR og EPDM isoleringsforbindelser

Ethylen-propylen-gummi (EPR) og ethylen-propylen-dien monomer (EPDM) forbindelser er meget udbredt til mellemspændingskabler (1 kV til 35 kV) og minekabler på grund af deres fremragende elektriske egenskaber og ozonbestandighed. Disse forbindelser indeholder typisk 60 til 100 dele pr. hundrede gummi (phr) af kalcineret ler eller behandlet silica, hvilket kræver høje rotorspidshastigheder - ofte 40 til 60 rpm - og udvidede blandecyklusser på 8 til 14 minutter pr. batch. En gummiælter med en fyldfaktor på 0,65 til 0,75 optimerer forskydningsarbejdet på disse stive systemer med højt fyldstof.

PVC-blanding til fleksible kabeljakker

Selvom PVC er en termoplastisk, opfører fleksible PVC-kabelkappeforbindelser, der indeholder 40 til 80 phr blødgøringsmiddel (typisk DINP eller DIDP), sig reologisk som gummi under blanding og har enorm gavn af intern mixerbehandling. Gummiælteren gelerer PVC-harpiksen med blødgøringsmiddel hurtigt og ensartet og absorberer stabilisatorer, fyldstoffer og pigmenter i en enkelt passage. Dette giver en homogen forbindelse med ensartet Shore A-hårdhed - typisk 60 til 80 - hvilket er kritisk for kabler, der skal bestå koldbøjningstest ved -15 °C eller lavere.

Silikonegummiforbindelser til højtemperaturkabler

Silikonegummikabler, der er klassificeret til kontinuerlig drift ved 150°C til 200°C, tjener bil-, rumfarts- og industriopvarmningsapplikationer. Polydimethylsiloxangummi blandet med pyrogen silica (typisk 25 til 45 phr) og silankoblingsmidler kræver den blide, men grundige blandingsvirkning af en gummiælter. Overblanding af silikone bryder polymerkæder og reducerer sammensætningens viskositet irreversibelt, så æltemaskiner, der bruges til silikone, er programmeret med strengt kontrollerede cyklustider og lavere rotorhastigheder på 15 til 30 rpm.

Flammehæmmende (FR) og lav-røg nul-halogen (LSZH) forbindelser

LSZH-kabelforbindelser - obligatoriske i jernbane-, metro-, skibsbygnings- og offentlige bygningsinstallationer under standarder som EN 50399 og IEC 60332-3 - indeholder 150 til 250 phr mineralske flammehæmmere såsom aluminiumtrihydrat (ATH) eller magnesiumhydroxid (MDH). Disse ultrahøje fyldstofbelastninger skubber grænserne for ethvert blandeudstyr. Gummiælteren er effektivt den eneste batchblander, der er i stand til at inkorporere disse fyldstofniveauer i en EVA-, EBA- eller polyolefin-elastomermatrix, mens den opretholder acceptabel sammensætningsreologi. Rotordesign med tangentiel eller indgribende geometri er udvalgt specifikt til denne applikation, med cyklustider på 10 til 18 minutter og batchtemperaturer omhyggeligt holdt under 170°C for at forhindre ATH-dehydrering.

Hvordan gummiæltemaskinen håndterer kabelformuleringer med høj fyldstof

Den største enkeltstående tekniske udfordring i kabelsammensætningsbehandling er at inkorporere store mængder fast fyldstof - kønrøg til halvledende lag, ATH/MDH til flammehæmning, ler til EPR-isolering - uden at skabe dårligt spredte agglomerater eller nedbryde polymermatrixen. Gummiælteren løser dette gennem tre sekventielle mekanismer:

1. Distributiv blanding: De modsat roterende rotorer opdeler og rekombinerer batchmaterialet gentagne gange og spreder fyldstofpartikler gennem hele polymervolumenet. Dette sker primært i de første 2 til 4 minutter af blandingscyklussen, når fyldstoffet stadig er agglomereret.
2. Dispersiv blanding: Efterhånden som rotorhastigheden stiger, eller stødtrykket falder materiale ind i rotorspalten, bryder forskydningsspændinger, der overstiger sammenhængskraften af fyldstofagglomeraterne, dem fra hinanden. Dette er den kritiske fase for at opnå dielektrisk spredning i isoleringsforbindelser.
3. Befugtning og overfladekemi: Fortsat blanding driver polymerkæder på frisk eksponerede fyldstofoverflader, stabiliserer dispersion og forhindrer re-agglomerering under efterfølgende forarbejdning. Koblingsmidler tilsat under blanding kemisk binder fyldstof til polymer, hvilket forbedrer forbindelsens mekaniske og elektriske ydeevne permanent.

For en typisk LSZH-forbindelse, der indeholder 200 phr MDH i en EBA-matrix, skal gummiælteren levere en specifik blandingsenergi på 0,10 til 0,18 kWh/kg for at opnå målspredning. Moderne æltekontrolsystemer sporer energiinput i realtid og bruger det som det primære endepunktskriterium - langt mere pålideligt end tid alene.

Temperaturkontrol i gummiælteroperationer for kabelforbindelser

Temperatur er den parameter, der oftest forårsager kabelforbindelsesfejl. For lavt, og fyldstoffer spredes ikke; for høj, og svidning, polymernedbrydning eller fyldstofdehydrering ødelægger partiet. Gummiælterens temperaturstyringssystem skal håndtere både den varme, der genereres ved mekanisk arbejde, og den varme, der skal fjernes for at beskytte følsomme ingredienser.

Moderne gummiæltemaskiner opnår disse tætte temperaturvinduer gennem multi-zone temperaturkontrol: Blandekammerets vægge, rotorakslerne og stemplet er uafhængigt temperaturstyret ved hjælp af cirkulerende vand eller olie. Infrarøde eller kontakt termoelementer placeret på flere punkter i kammeret giver PLC'en realtidsdata til at justere køleflowhastighed eller rotorhastighed automatisk.

Rotorgeometrivalg til kabelblandingsblanding

Rotoren er hjertet i enhver gummiæltemaskine, og valget af rotorgeometri påvirker i høj grad sammensætningskvaliteten i kabelapplikationer. Der anvendes tre primære rotorfamilier:

Tangentielle rotorer (ikke-sammengribende)

Tangentielle rotorer roterer i modsatte retninger, uden at rotorvingerne passerer gennem hinandens fejede volumener. Denne konfiguration giver et større frit volumen - fyldningsfaktorer op til 0,80 - og håndterer meget stive blandinger med højt fyldstof uden for store drejningsmomentspidser. For LSZH-forbindelser med 200 phr mineralfyldstof foretrækkes generelt tangentielle rotorer. De klassiske 2-fløjede og 4-vingede tangentielle design forbliver standard i kabelanlæg over hele verden, med 4-fløjede geometrier, der giver hurtigere inkorporering af pulverformige fyldstoffer.

Sammenhængende rotorer

Sammengribende rotorer passerer gennem hinandens zone, hvilket skaber et meget snævrere rotorspalte og genererer højere forskydningsspændinger. Dette gør dem fremragende til dispersive blandingsopgaver - nedbrydning af carbon black agglomerater i halvledende kabelforbindelser, for eksempel, hvor opnåelse af en glat, hulrumsfri overflade på det ekstruderede lag er afgørende for højspændingskablers ydeevne. Sammengribende rotorer har også en tendens til at køre køligere, fordi de udveksler materiale mellem rotorer mere effektivt, hvilket forbedrer varmeoverførslen. De er dog mindre egnede til LSZH-formuleringer med ultrahøjt fyldstof på grund af drejningsmomentbegrænsninger.

PES (polyethylen silikone) og specialrotorprofiler

Til forarbejdning af silikonekabelforbindelser forhindrer specialiserede lavforskydningsrotorprofiler med større frigange ødelæggende mekanisk nedbrydning af silikonegummien. Nogle producenter tilbyder modulære rotorsystemer, der gør det muligt at omkonfigurere en enkelt gummiælter mellem rotortyper, efterhånden som produktmixet ændres - en væsentlig driftsmæssig fordel i kabelanlæg, der producerer flere sammensatte familier på det samme udstyr.

Blandingscyklusdesign og procesparametre for kabelforbindelser

Blandecyklussen for en kabelblanding i en gummiælter er ikke en simpel "tilføj alt og bland"-operation. Rækkefølgen og tidspunktet for tilsætning af ingredienser bestemmer direkte dispersionskvaliteten og svidningssikkerheden. En velkonstrueret cyklus for en mellemspændings-EPR-isoleringsmasse følger typisk denne struktur:

1. Trin 1 – Polymer tygning (0–2 min): EPR- eller EPDM-baller læsses, og stemplet sænkes. Rotorer kører ved 30-40 rpm for at blødgøre og nedbryde polymeren, reducere den indledende viskositet og forberede matrixen til at modtage fyldstoffer. Batchtemperaturen når typisk 80-100°C.
2. Trin 2 – Fyldstofinkorporering (2-7 min): Kalcineret ler, silica og kønrøg (til halvledende kvaliteter) tilsættes trinvist eller alt på én gang afhængigt af fyldstofvolumen. Ramtrykket øges til 3-5 bar for at tvinge fyldstof ind i den blødgjorte polymer. Rotorhastigheden kan stige til 50-60 rpm i denne fase. Temperaturen stiger til 120-140°C fra friktion.
3. Trin 3 – Tilsætning af olie og blødgøringsmiddel (7-9 min): Paraffin- eller naphtheniske olier og blødgøringsmidler injiceres via væskedoseringssystemer. Dette sænker sammensætningens viskositet og fordeler additiver i hele fyldstof-polymer matrixen.
4. Trin 4 – Afkølingssweep (9–11 min): Rotorhastigheden reduceres, kølevandsflowet maksimeres, og batchtemperaturen bringes til under 110°C, før kurativ tilsættes.
5. Trin 5 – Kurativ tilsætning og endelig homogenisering (11-14 min): Svovl- eller peroxidhærdningssystemer, acceleratorer og antioxidanter tilsættes og blandes i. Endpoint bestemmes ved, at specifik energitilførsel når målværdien, typisk 0,12-0,16 kWh/kg for denne type forbindelse. Batchen dumpes derefter til udledningsmøllen eller transportøren nedenfor.

Denne trinvise tilgang forhindrer svidning, sikrer jævn fordeling af hver ingrediens og producerer en forbindelse med en Mooney-viskositet (ML 1 4 ved 100°C) konsekvent inden for ±3 Mooney-enheder af specifikation - et niveau af batch-til-batch-konsistens, som åben mølleblanding ikke kan opnå.

Kvalitetskontrolparametre målt efter bearbejdning af gummiælter

Hver batch, der forlader gummiælteren, skal valideres, før den går over til ekstrudering. Kvalitetskontrol af kabelforbindelser involverer både reologisk og elektrisk test.

• Mooney-viskositet (ASTM D1646): Måler sammensatte strømningsadfærd. Viskositet uden for specifikationer forårsager ekstrusionsdimensionel ustabilitet. Typisk specifikationsvindue: ±5 Mooney-enheder omkring målværdien.
• Scorch Time (Ts2, ASTM D2084): Bekræfter, at der ikke opstod nogen for tidlig vulkanisering under æltemaskineblanding. For EPR-forbindelser skal Ts2 typisk overstige 8 minutter ved 135°C for at tillade sikker ekstruderingsbehandling.
• Volumenmodstand (IEC 60093): For isoleringsforbindelser skal volumenmodstanden overstige 10¹³ Ω·cm ved stuetemperatur. For halvledende forbindelser skal den ligge inden for området 1–500 Ω·cm. Dispersionskvaliteten fra æltemaskinen er den dominerende variabel, der styrer denne værdi.
• Carbon Black Dispersion (ASTM D2663): Optisk mikroskopi eller scanningselektronmikroskopi af mikrotomerede prøver vurderer spredning på en 1-5 skala. Grad 4 eller bedre (færre end 5 % udspredte agglomerater over 10 μm) er typisk påkrævet til mellemspændingskabelisolering.
• Tæthed og fyldstofindhold: Bekræfter, at fyldstof var fuldt inkorporeret under æltemaskineblanding. Betydelig massefyldeafvigelse fra specifikation indikerer ufuldstændig blanding eller ingrediensbelastningsfejl.
• Trækstyrke og brudforlængelse (IEC 60811-1): Målt på hærdede testplader. Underdimensionerede trækstyrkeværdier indikerer dårlig polymer-fyldstof-interaktion som følge af utilstrækkelig ælte-dispersion.

Gummiæltemaskinekapacitet og skalavalg til kabelanlæg

Gummiæltemaskiner til bearbejdning af kabelblandinger fås i en bred vifte af kapaciteter, fra laboratorienheder på 0,5 liter til produktionsmaskiner på 650 liter eller mere. Valg af den rigtige maskinstørrelse kræver afbalancering af batchstørrelse, cyklustid, downstream-ekstruderingslinjeforbrugshastighed og lagerstyringsstrategi.

Et kabelanlæg, der kører to 90 mm ekstrudere til mellemspændings-EPR-kabel med en kombineret ydelse på 600 kg/time, vil kræve cirka 10 batches i timen fra en 75-liters æltemaskine, der producerer 60-kg batches pr. 6-minutters cyklus, eller 3 batches i timen fra en 200-liters æltemaskine pr. Den større æltemaskine vinder normalt på energieffektivitet pr. kilogram blandet, men den mindre enhed giver hurtigere opskriftsskift for planter med høj produktvariation.

Automatisering og proceskontrol i moderne gummiæltesystemer

Nutidens gummiæltemaskine er langt fra de manuelt styrede batchblandere for to årtier siden. Fuldt automatiserede æltelinjer til kabelblandingsproduktion integrerer flere lag af kontrol og datastyring, der direkte forbedrer sammensætningens konsistens og reducerer spild.

Gravimetriske ingrediensdoseringssystemer

Automatiske vejetragte og væskedoseringspumper tilfører gummiælteren med hver ingrediens inden for ±0,1 % af målvægten. Dette eliminerer den største kilde til batch-til-batch variation i manuelle blandingsoperationer. For kabelforbindelser, hvor carbon black-belastningen skal holdes på ±0,5 ph for at opretholde ensartet volumenmodstand i det halvledende lag, er denne præcision ikke valgfri – den er vigtig.

Energibaseret blandingsendepunktskontrol

I stedet for at køre hver batch i et fast tidsrum, beregner moderne ælterkontrolsystemer kumulativ specifik energi (kWh/kg) i realtid og dumper batchen, når målenergien er nået – uanset om det tager 10 minutter eller 14 minutter på en given dag. Denne tilgang kompenserer automatisk for omgivelsestemperatur, variationer i råmaterialets viskositet og rotorslid, hvilket giver en mere ensartet spredning end tidsbaseret kontrol alene. Undersøgelser i industrielle omgivelser har vist, at energi-endepunktskontrol reducerer Mooney-viskositetsspredningen med 30-50 % sammenlignet med faste blandecyklusser.

Opskriftshåndtering og sporbarhed

Integrerede SCADA- eller MES-systemer gemmer hundredvis af sammensatte opskrifter og logger alle procesparametre – temperaturprofiler, rotorhastighed, energiinput, dumptemperatur, batchvægt – for hver produceret batch. Denne batch-sporbarhed er obligatorisk for kabelproducenter, der leverer strømkabler i brugskvalitet, hvor testlaboratorier kræver komplet procesdokumentation sammen med færdige kabeltestrapporter.

Støv- og røgudsugningsintegration

Carbon black, MDH, ATH og silica støv udgør alvorlige arbejdsmiljø- og eksplosionsrisici. Gummiælteinstallationer til bearbejdning af kabelblandinger integrerer vakuumudsugning med ram-top, støvopsamling på beholderniveau og kammerventilationssystemer for at holde arbejdspladsens luftkvalitet inden for de tilladte eksponeringsgrænser. Dette er et område, hvor den lukkede natur af æltemaskinen allerede giver en fordel i forhold til åben mølleblanding ud fra et støvindeslutningsperspektiv.

Almindelige behandlingsproblemer i kabelblandingsælterblanding og hvordan man løser dem

Selv med velholdt udstyr og automatiserede kontroller, støder gummiælterbearbejdning af kabelblandinger på tilbagevendende problemer. At forstå de grundlæggende årsager gør det muligt for procesingeniører at løse dem systematisk.

Svidning under blanding

For tidlig vulkanisering inde i æltemaskinen er den mest kostbare blandingsfejl - en hel batch af forbindelse skal kasseres og kammeret renses, hvilket taber både materiale og produktionstid. Svidning skyldes oftest forsinket hærdende tilsætning (hærdende tilsætning, mens blandingen er for varm), kølesystemfejl eller for høj rotorhastighed under det hærdende inkorporeringsstadium. Forebyggelse: håndhæv streng temperaturstyring (tømningstemperatur for masterbatch under 100°C før kurativ tilføjelse), verificer kølevandstemperatur og flowhastighed ved skiftstart, og kontroller kalibrering af gummiæltertemperatursensor kvartalsvis.

Dårlig Carbon Black-dispersion i halvledende forbindelser

Halvledende kabellag skal have glat, godt spredt kønrøg for at forhindre elektrisk spændingskoncentration ved lederskærmen eller isolationsskærmgrænsefladen, hvilket forårsager for tidlig kabelfejl under højspænding. Dårlig spredning i æltemaskinen skyldes utilstrækkelig energitilførsel, forkert fyldningsfaktor eller brug af en carbon black-kvalitet med for høj struktur (høj DBP-absorption). Løsningerne omfatter øget specifik energitilførsel, verifikation af fyldningsfaktoren er inden for 0,65-0,75 og evaluering af en kønrøgkvalitet med lavere struktur, hvis spredningen forbliver utilstrækkelig.

Inkonsekvent batchviskositet

Batch-til-batch Mooney-viskositetsvariation over ±5 enheder forårsager ekstruderingsustabilitet - dimensionsvariation i kabelisoleringen, haj-skind overfladedefekter eller trykudsving i formen. Grundårsagerne omfatter variation i råmaterialets viskositet (tal af naturgummi og EPDM Mooney varierer mellem ballepartier), ufuldstændig olieabsorption eller rotorslid, der øger den effektive frigang over tid. Adresser ved at stramme grænserne for indgående inspektion af råmateriale, verificere oliedoseringspumpens kalibrering og planlægge slidmåling af gummiælterrotoren hver 3.000 driftstimer.

Fyldstofagglomerater overlever blanding i LSZH-forbindelser

Med 200 phr mineralfyldstof kan ATH- eller MDH-partikler danne sammenhængende agglomerater, der modstår spredning, især hvis fyldstoffet har absorberet fugt. Fortørring af ATH eller MDH ved 80°C i 4-8 timer før ælterbelastning reducerer agglomeratdannelsen og kan forbedre volumenresistiviteten af ​​den færdige LSZH-forbindelse med en størrelsesorden. Alternativt øges trykstødstrykket under fyldstofinkorporering - fra 3 bar til 5-6 bar - det trykforskydningsspænding på agglomerater og accelererer spredningen.

Energieffektivitet og miljøhensyn i gummiælterdrift

Gummi-æltemaskiner er energikrævende udstyr. En 250-liters æltemaskine med en 500 kW hoveddrivmotor kan forbruge 0,12-0,20 kWh elektrisk energi pr. kilogram produceret sammensætning, afhængigt af blandingens viskositet og cyklustid. For et kabelforbindelsesanlæg, der producerer 5.000 tons om året, svarer dette til 600.000 til 1.000.000 kWh årligt - en betydelig el-omkostning og CO2-fodaftryk.

Flere strategier reducerer ælterens energiforbrug uden at gå på kompromis med kvaliteten af sammensætningen:

• Motorer med variabel hastighed (VSD): Udskift hoveddrev med fast hastighed med VSD-systemer, så rotorhastigheden kan følge proceskurven præcist. VSD eftermontering reducerer typisk ælterens elektriske forbrug med 15–25 %.
• Optimeret fyldfaktor: At køre under 0,60 fyldfaktor spilder energi, fordi materialet glider rundt om rotorer uden at generere produktiv forskydning. Ved at optimere batchvægten til 0,70-0,75-området reduceres energien pr. kilogram blandet med 10-15%.
• Varmegenvinding fra kølevand: Kølevand, der forlader æltekammeret ved 40–60°C, bærer betydelig termisk energi, som kan genvindes via varmevekslere til forvarme ingrediensopbevaringsområder eller give rumopvarmning i vintermånederne.
• Eliminering af unødvendig masterbatch-genfræsning: Nogle kabelforbindelsesprocesser inkluderer et separat genformalingstrin i åben mølle efter æltemaskinen. Tekniske blandecyklusser for at eliminere dette trin – alene ved at opnå målspredning i æltemaskinen – fjerner både energiforbrug og arbejdsomkostninger.

Fra et emissionssynspunkt frigiver kabelforbindelser indeholdende halogen flammehæmmere dampe under højtemperaturblanding. Forarbejdning af LSZH-blandinger frembyder ikke dette problem, og væksten af ​​LSZH-kabler i infrastrukturprojekter verden over reducerer gradvist mængden af ​​halogenerede forbindelser, der behandles gennem gummiælteudstyr globalt.

Vedligeholdelseskrav til gummiæltemaskiner i kabelforbindelsesservice

Forarbejdning af kabelblandinger er særligt krævende for mekaniske komponenter til gummiæltere på grund af mineralfyldstoffernes slibende natur, de høje fyldningstryk, der kræves, og de kontinuerlige driftsplaner, der er typiske for kabelfremstilling. Et struktureret vedligeholdelsesprogram er afgørende for at forhindre uplanlagt nedetid.

• Rotorspidsafstandsmåling: For hver 1.000-1.500 timers drift, eller når spredningskvaliteten begynder at falde, måles afstanden mellem rotorspidserne og kammervæggen. Typisk ny frigang er 1–3 mm; frigang på mere end 6–8 mm indikerer rotorslid, der kræver ombygning eller udskiftning. Slidte rotorer reducerer forskydningsintensiteten og forringer spredningskvaliteten forudsigeligt.
• Inspektion af rampakning: Ramtætninger forhindrer masse i at undslippe blandekammeret under ramtryk. Forseglingssvigt forårsager sammensat kontaminering af det hydrauliske system og potentielle sikkerhedsrisici. Efterse tætninger hver 500 timer; udskiftes på et tidsbaseret skema hver 2.000-3.000 timer uanset tilsyneladende tilstand.
• Rengøring af kølekredsløb: Mineralsk belægning og biologisk tilsmudsning i kølevandskredsløb reducerer varmeoverførselseffektiviteten, hvilket får batchtemperaturerne til at glide opad. Skyl og afkalk kølekredsløb hver 6. måned, og behandl kølevand kontinuerligt med biocid og kalkinhibitor.
• Afgangsdørtætning og låsemekanisme: Nedfaldsdøren i bunden af blandekammeret skal forsegle fuldstændigt under blanding for at opretholde stempeltrykket og forhindre sammensætningslækage. Efterse låsestifter og tætninger for hver 200 timer i LSZH-service med høj fyldstof.
• Analyse af gearkasseolie: Send gearkassesmøreolieprøver til laboratorieanalyse hver 1.000 timer. Forhøjede jern- eller kobberpartikelantal indikerer slid på lejer eller gear og tillader indgreb før katastrofale gearkassefejl - hvilket kan tage en stor æltemaskine ud af drift i 4-8 uger, mens dele anskaffes.

Kabelblandingsanlæg budgetterer typisk med 3-5 % af gummiælterens indkøbspris årligt til planlagt vedligeholdelse , hvor størstedelen af disse omkostninger kan henføres til rotorrenovering (hårde slidflader med wolframcarbid eller lignende belægninger) og udskiftning af tætninger.

Sammenligning af gummiælteren med alternative blandingsteknologier for kabelforbindelser

Kabelforbindelsesproducenter vurderer lejlighedsvis alternativer til gummiæltemaskinen. At forstå, hvor alternativer lykkes, og hvor de kommer til kort, tydeliggør, hvorfor æltemaskinen forbliver dominerende i denne applikation.

Den praktiske konklusion fra denne sammenligning: Ved fremstilling af kabelblandinger kombineres gummiælteren med nedstrøms åbne mølleplader i 80-90 % af produktionsscenarier. Ælteren giver overlegen spredning; den åbne mølle giver den pladeform, der kræves af ekstrudertilførselssystemer. Disse er komplementære teknologier, ikke konkurrerende.

Tendenser til at forme gummiæltemaskine Brug i kabelsammensætningsbehandling

Adskillige trends på brancheniveau påvirker, hvordan kabelproducenter specificerer, betjener og optimerer gummiælterudstyr i dag og i den nærmeste fremtid.

Vækst i LSZH kabelefterspørgsel

Bygge- og konstruktionsbestemmelser i Europa, Mellemøsten og Asien-Stillehavsområdet kræver gradvist LSZH-kabler i offentlig infrastruktur. Det globale LSZH-kabelmarked ekspanderer med hastigheder på 7-10% årligt i nogle regioner. For producenter af gummiælter betyder det en stigende efterspørgsel efter maskiner med højt drejningsmoment, der er i stand til at behandle 200 phr mineralske fyldstoffer - en teknisk krævende applikation, der favoriserer premium, specialfremstillet udstyr frem for billige alternativer.

Kabelforbindelser til elektriske køretøjer

EV-ladekabler og højspændingskabler til køretøjer kræver forbindelser, der kombinerer høj fleksibilitet (til gentagne bøjninger), varmebestandighed (125°C eller højere) og kemisk modstandsdygtighed over for bilvæsker. Silikonegummi og tværbundne polyolefinforbindelser behandlet på gummiæltere tjener dette marked. Efterhånden som el-produktionen skaleres globalt, vokser sammensat efterspørgsel efter disse specialiserede kabler hurtigt, hvilket trækker yderligere æltekapacitet i brug.

Digital procesoptimering og AI-assisteret blanding

Nogle fremadrettede kabelforbindelsesfaciliteter implementerer maskinlæringsmodeller, der forudsiger batch Mooney-viskositet i realtid ud fra æltermoment- og temperaturdata, hvilket gør det muligt for kontrolsystemet at justere rotorhastigheden eller forlænge blandingscyklussen før dumpning – i stedet for at opdage viskositet uden for specifikationen under post-batch test. De tidlige brugere af disse systemer rapporterer om førstegangsudbytteforbedringer på 2-4 procentpoint og reduktioner i mængden af ​​sammensat skrot på 30-40%.

Bæredygtighedspres på sammensætningsformulering

Et voksende pres for at eliminere begrænsede stoffer - visse blødgørere, blybaserede stabilisatorer i PVC, halogenerede flammehæmmere - driver omformulering af kabelforbindelser. Nye formuleringer opfører sig ofte anderledes i gummiælteren end de forbindelser, de erstatter: højere smelteviskositet, forskellige fyldstof-polymer-interaktioner, længere blandingscyklusser. Udviklere af kabelforbindelser skal genvalidere æltemaskine-blandingscyklusser, når formuleringer ændres, hvilket øger arbejdsbyrden for procesteknik, men skaber også muligheder for at optimere energiforbruget og batch-cyklustiden samtidigt.
